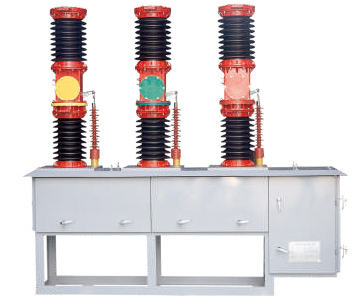

ZW7-40.7型戶外真空斷路器具有性能安全可靠、維護簡便、檢修周期長等優點。由于采用填充新型絕緣材料，達到了滅弧室外側及瓷套內璧無凝 露口互感器置于機構箱內的整體結構，方便了安裝。而且還避免了其他開關的油、氣休泄露和毒性問題。由于該斷路器的動、靜觸頭密封在真空滅弧室內，利用真空 作為絕緣介質和滅弧介質，因而具備一系列其他類型開關無法比擬的優點。

所以該產品是取代DW多油斷路器的理想產品。本產品的操作機構箱在斷路器中部的結構 型式為中置式高壓真空斷路，該型式斷路器外形長度尺寸比原斷路器減少260mm ，適用于空間位量較小的地方安裝。

ZW7-40.7型戶外真空斷路器結構及工作原理：

（1）真空斷路器主要由集成極柱、電流互感器、操動機構及箱體組成。該型號斷路器為小型化設計，外殼采用優質鋼箱體。電流互感器可根據用戶需要選擇。

（2）真空斷路器與配套的智能控制組合?？删偷貙崿F開關分合閘操作，也可以通過通信接口由遠方遙控操作。斷路器的其他信息也可以傳輸到控制中心，通信通道可以選擇電纜、光纖、GPRS/CDMA、GSM等。

真空斷路器的工作原理：

采用真空滅弧室，以真空作為滅弧和絕緣介質，具有極高的真空度。當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時，由于觸頭的特殊結構，在觸頭的間隙中也會產生適當的縱向磁場，真空電弧保持為擴散型，并使電弧均勻地分布在觸頭表面，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅達到分斷的目的。由于采用縱向磁場控制真空電弧，所以真空斷路器有著非常強的開斷電流能力。
