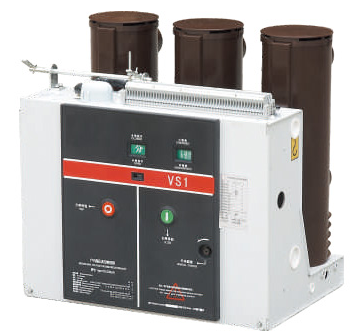

VS1戶內高壓真空斷路器的運行分析
發布時間：2018/11/16
VS1戶內高壓真空斷路器采用中間封接式陶瓷真空滅弧室,銅鉻觸頭材料，杯狀縱磁場觸頭結構，其觸頭的電磨損量小，觸頭的耐壓水平高，介質絕緣強度穩定，弧后介質恢復迅速，截流水平低，開斷能力強。其操作機構為平面布置的彈簧機構，具有手動、電動儲能，手動、電動分合閘功能。具有電壽命長、維護簡單、無污染、無爆炸危險、噪音低等優點，在電力中壓系統中得到廣泛應用。
各種型號斷路器的比較:
在VS1戶內高壓真空斷路器中，分別采用2種型號斷路器，即ZN63C12T和ZN63A12T，它們在原理上相似，但在結構上ZN63C12T較ZN63A12T方便、靈活、可靠性高，在技術特點上有其獨特一面。
VS1戶內高壓真空斷路器總體結構采用操動機構和滅弧室前后布置的形式，主導電回路部分為三相落地式結構。真空滅弧室縱向安裝在1個管狀的絕緣筒內，絕緣筒由環氧樹脂采用APG工藝澆注而成，因而它特別抗爬電。大大地減少粉塵在滅弧室表面的聚積，不僅可以防止真空滅弧室受到外部因素的損壞，而且可以確保即使在濕熱及嚴重污穢環境下，也可對電壓效應呈現出高阻態。
