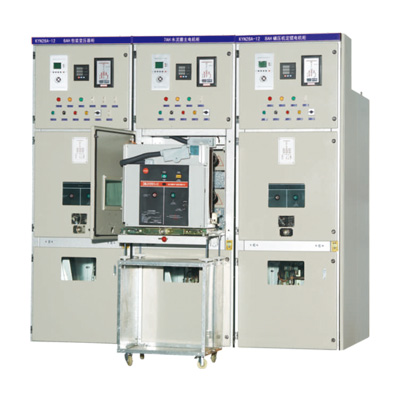

KYN28A-12高壓開關柜五防聯鎖功能概念解釋：

為了防止現場操作人員無意識地實施錯誤的操作，從而導致事故(保證設備的可靠運行和操作者的安全)，除了加強對操作人員的培訓以及實施工作票制度，KYN28A-12高壓開關柜在設計中加入強制聯鎖裝置或采取提示性措施。對于開關柜而言，需提供五種防止誤操作的功能(簡稱“五防”)。

一、KYN28A-12高壓開關柜五防聯鎖具體含義:

1、防止誤分誤合斷路器、負荷開關、接觸器（允許提示性的）；

2、防止帶負荷分合上下隔離開關或帶負荷推入拉出斷路器手車；

3、防止帶電操合接地開關或掛接臨時接地線；

4、防止帶有臨時接地線或接地開關閉合時送電；

5、防止人誤入帶電間隔。

二、KYN28A-12高壓開關柜五防聯鎖的實現:

1、當手車在KYN28A-12高壓開關柜柜體的工作位置合閘后,在底盤車內部的閉鎖電磁鐵被鎖定在絲杠上,而不會被拉動，以防止帶負荷誤拉斷路器手車；

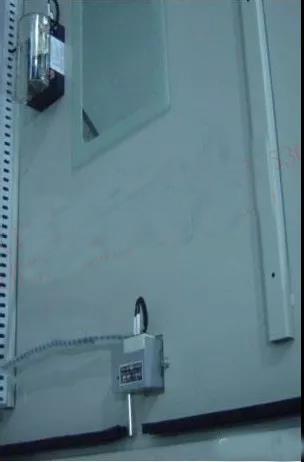

電磁鎖外形示意

2、當接地開關處在合閘位置時, 接地開關主軸聯鎖機構中的推桿被推入柜中的手車導軌上,于是所配斷路器手車不能被推進柜內；

3、斷路器手車在工作位置合閘后,出線側帶電,此時接地開關不能合閘. 接地開關主軸聯鎖機構中的推桿被阻止,其操作手柄無法操作接地開關主軸；

4、對于電纜進線柜；母線分段柜和所用變方案,由于進線電纜側帶電,下門上裝電磁鎖,來確保在電纜側帶電時不能進入電纜室；

5、對于有人值守的變電站，通過安裝在面板上的防誤型轉換開關(帶紅綠牌),可以防止誤分誤合斷路器；對于無人值守的變電站，由于斷路器的分合均從遠方操作，無法應用紅綠翻牌方法，只能加入電氣聯鎖；高壓開關柜儀表室門上一般裝有分合閘轉換開關，其儀表室內裝有程序鎖，當KYN28A-12高壓開關柜正常運行時，取下程序鎖鑰匙，關上儀表室門，防止誤分誤合斷路器，但現在一般在儀表門上裝帶鑰匙的轉換開關，當開關柜正常運行時，取下鑰匙，防止誤分誤合斷路器。
