KYN28A-12高壓開關柜內的小室：

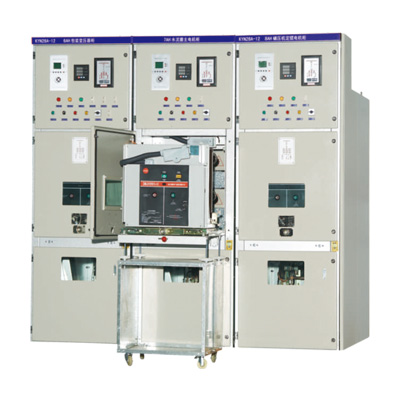

一、KYN28A-12高壓開關柜內斷路器室：
1、斷路器手車裝在有導軌的斷路器室B內，斷路器可在運行、試驗/隔離兩個不同位置之間移動；

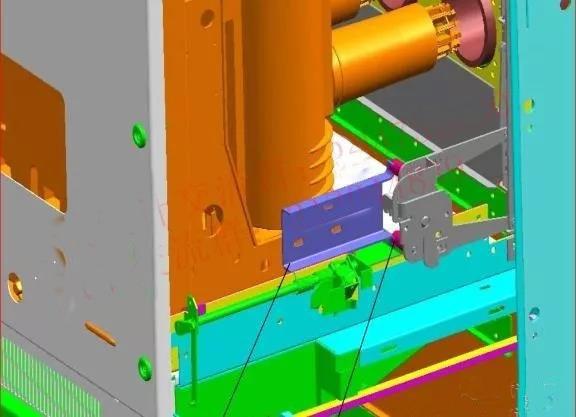

2、當斷路器手車從試驗位置向工作位置移動時，通過斷路器兩側裝的活門導軌與固定柜體內裝的活門裝配中的上下滾輪聯鎖，使其上、下活門打開，當手車從運行位置向試驗/隔離位置移動時，活門會復位自動蓋住靜觸頭；
3、手車能在開關柜門關閉的情況下操作，通過門上的觀察窗可以看到手車的位置，手車上的 ON（斷路器合閘）/OFF（斷路器分閘）按鈕、分合閘狀態指示器和儲能/釋放狀況指示器；

4、根據用戶需求可在手車室門加緊急解鎖裝置，在緊急情況下通手動使斷路器分閘；
5、斷路器手車包括 VD4 或 VG1 斷路器手車(或外形相同的手車)，手車底盤車可實現斷路器和柜體之間的機械連接，手車底盤被鎖定在開關柜上，手車可通過絲杠采用手動進行移動；
6、斷路器框架由合金鋼板拼裝而成，上面裝斷路器和其他設備；
7、具有彈簧觸頭系統的觸臂裝在斷路器的極柱上，當手車插入到運行位置時起電氣聯接作用；
8、手車與開關柜之間的信號、保護和控制線，用一個控制線插頭聯接；
9、手車剛插入開關柜就固定在試驗/隔離位置，同時也可靠地聯接到開關柜的接地系統；
10、手車的所在位置，能通過觀察窗或裝在低壓室面板上的手車電氣位置指示器看到；
11、除真空斷路器外，還有配真空接觸器的F-C手車、隔離手車、接地手車、計量手車、帶熔斷器的電壓互感器手車、帶熔斷器的隔離手車等；
12、相同類型的手車可以互換；

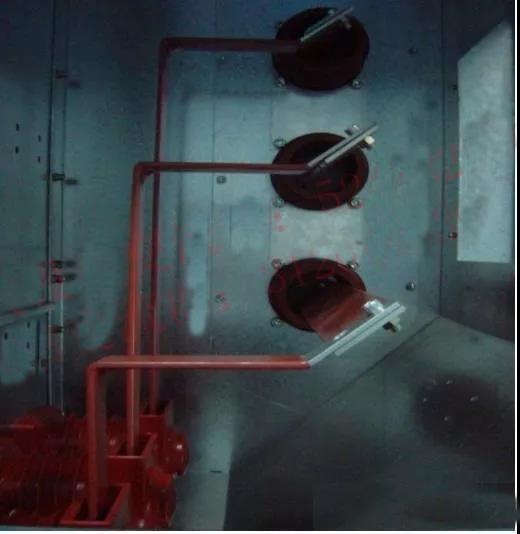

二、KYN28A-12高壓開關柜內母線室：
1、KYN28A-12高壓開關柜母線室主要由左右后側板、母線室下隔板、母線室后封板、穿墻套管安裝板、母線室前隔板及帶活門的插頭板形成的開關柜內部隔離，其中母線室高1088mm，前后深632mm；
2、當母線發生故障燃弧時，開關柜內部隔板也能保證接近斷器室和電纜室內人員的安全；
3、所有主母排和分支母線均用套管覆蓋，母線連接處均裝有絕緣性能好的絕緣罩。主母線從一個開關柜引至相鄰的另一個開關柜，通過分支母線和套管固定。根據電流大小還需在母線室內加絕緣子支撐主母排；
4、當一個系統內最大電流為2000A時，大電流進線柜或母聯柜需在母線室加絕緣子支撐主母線，當電流在 2500A～3150A 時，該排列的所有開關柜主母線均需加絕緣子支撐；
5、矩形的分支母線直接用螺栓聯接到主母線上，不需任何聯接夾。考慮消除閉合磁回路產生的渦流的影響，采用將穿墻套管和觸頭盒安裝板的三相開孔連通，并加裝鋁合金板或不銹鋼板作為襯板，阻斷其磁回路，達到消除渦流的目的；
6、套管安裝板和套管鋁板將柜與柜之間的母線隔離起來，并有支撐作用。

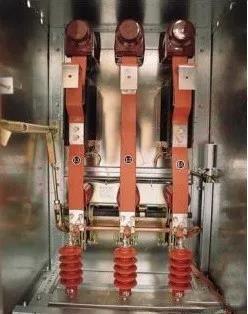

三、KYN28A-12高壓開關柜內電纜室：

電纜室高1106mm，前后深 814mm(從開關柜底板到母線室下隔板底部)，根據運行要求可安裝電流互感器、快速接地開關、電壓互感器、避雷器、零序電流互感器等元器件，當電纜室門打開后，有足夠的空間供施工人員進入柜內安裝電纜（最多可并接 6 根單芯電纜）。蓋在電纜入口處的電纜孔底板可選用非導磁的不銹鋼板或鋁板(三芯電纜也可選用鍍鋅板或敷鋁鋅板)，是開縫的，可拆卸的，便于現場施工。底板中穿越一、二次電纜的變徑密封圈開孔應與所裝電纜相適應，以防小動物進入。對于濕度較大的電纜溝，建議用防火泥、環氧樹脂將開關柜進行密封。

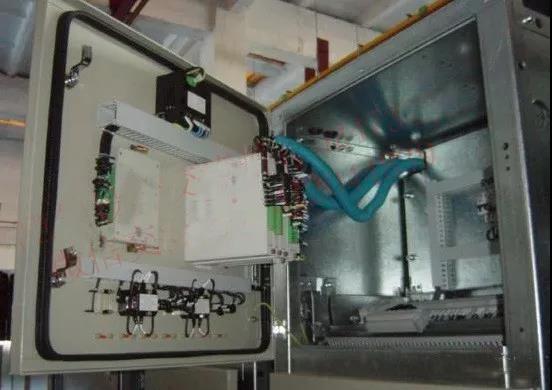

四、KYN28A-12高壓開關柜內低壓室（繼電器室）：

KYN28A-12高壓開關柜開關柜的低壓室高 620mm、深 458mm，內裝有傳統或新型的綜合控制和保護裝置、二次元器件等二次設備，即可安裝在儀表室門上，也安裝在低壓室內繼電器板上，其繼電器板可靈活地翻轉，方便二次元件的安裝及接線，在低壓室下部，固定三排端子排的安裝支件可向上旋轉，便于安裝和布線。開關柜內部的二次線敷設在右側線槽內，控制電纜敷設在左側的線槽內，線槽 內空間寬裕，并有蓋板，左側線槽用來引入和引出柜間連線，右側線槽用來敷設開關柜內部連線。低壓室側板上有控制線穿越孔，以便控制電源的聯接。
