永冊高壓開關柜內的儀器儀表常規配置介紹：

一、高壓開關柜的組成：

高壓開關柜應滿足GB3906-1991《3-35 kV交流金屬封閉開關設備》標準的有關要求，由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡等功能。柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

1、柜體的材料:

1)冷扎鋼板或角鋼(用于焊接柜)；

2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜)；

3)不銹鋼板(不導磁性)；

4)鋁板(不導磁性)；

2、柜體的功能單元：

1)主母線室(一般主母線布置按“品”字形或“1”字形兩種結構；

2)斷路器室；

3)電纜室；

4)繼電器和儀表室；

5)柜頂小母線室；

6)二次端子室；

3、柜內電器元件：

柜內常用一次電器元件（主回路設備）常見的有如下設備：

1）電流互感器簡稱CT[如：LZZBJ9-10]；

2）電壓互感器簡稱PT[如:JDZJ-10]；

3）接地開關[如:JN15-12]；

4）避雷器(阻容吸收器)[如:HY5WS單相型；TBP、JBP組合型]；

5）隔離開關[如:GN19-12、GN30-12、GN25-12]；

6）高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)]；

7）高壓接觸器[如： JCZ3-10D/400A型]；

8）高壓熔斷器[如：RN2-12、XRNP-12、RN1-12]；

9）變壓器[如:SC(L)系列干變、S系列油變]；

10）高壓帶電顯示器[GSN-10Q型]；

11）絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]；

12）主母線和分支母線；

13）高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]；

14）負荷開關[如:FN26-12(L)、FN16-12(Z)]；

15）高壓單相并聯電容器[如:BFF12-30-1] 等等。

柜內常用的主要二次元件（又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備），常見的有如下設備:

1.繼電器；

2.電度表；

3.電流表；

4.電壓表；

5.功率表；

6.功率因數表；

7.頻率表；

8.熔斷器；

9.空氣開關；

10.轉換開關；

11.信號燈；

12.電阻；

13.按鈕；

14.微機綜合保護裝置等等。

高壓開關柜分類：

1.按斷路器安裝方式分為移開式（手車式）和固定式：

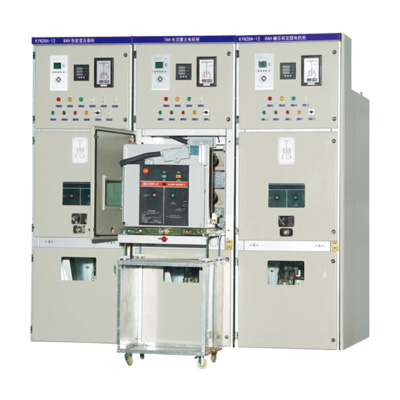

　?。?）移開式或手車式(用Y表示)：表示柜內的主要電器元件(如:斷路器)是安裝在可抽出的手車上的，由于手車柜有很好的互換性,因此可以大大提高供電的可靠性，常用的手車類型有:隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等，如KYN28A-12；

　　（2）固定式(用G表示): 表示柜內所有的電器元件(如:斷路器或負荷開關等)均為固定式安裝的，固定式開關柜較為簡單經濟，如XGN2-10、GG-1A等；

2.按安裝地點分為戶內和戶外：

（1）用于戶內(用N表示);表示只能在戶內安裝使用， 如：KYN28A-12等開關柜；

（2）用于戶外(用W表示);表示可以在戶外安裝使用， 如: XLW等開關柜；

3、按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜、金屬封閉箱式開關柜和敞開式開關柜四大類：

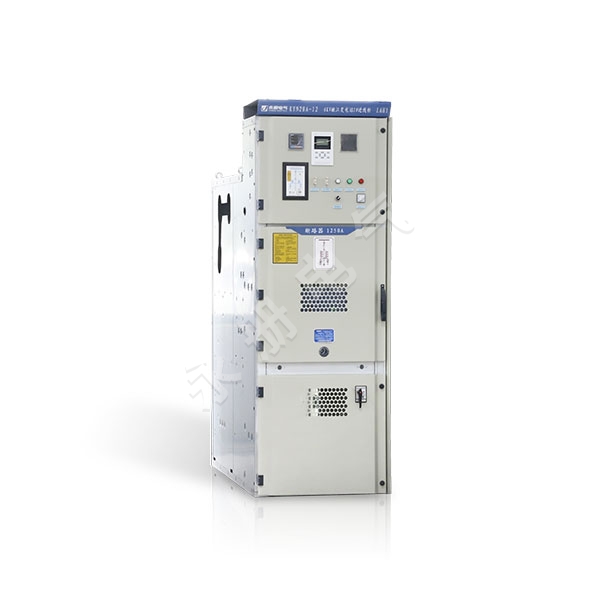

（1）金屬封閉鎧裝式開關柜（用字母K來表示）主要組成部件（例如：斷路器、互感器、母線等）分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜；

（2）金屬封閉間隔式開關柜（用字母J來表示）與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-12型高壓開關柜；

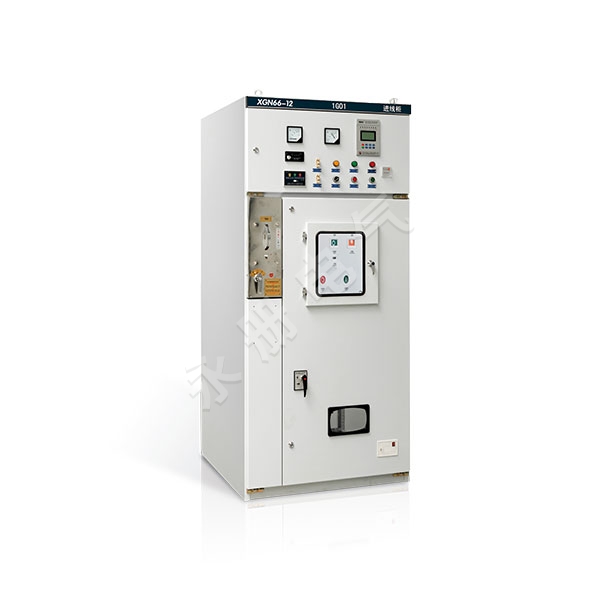

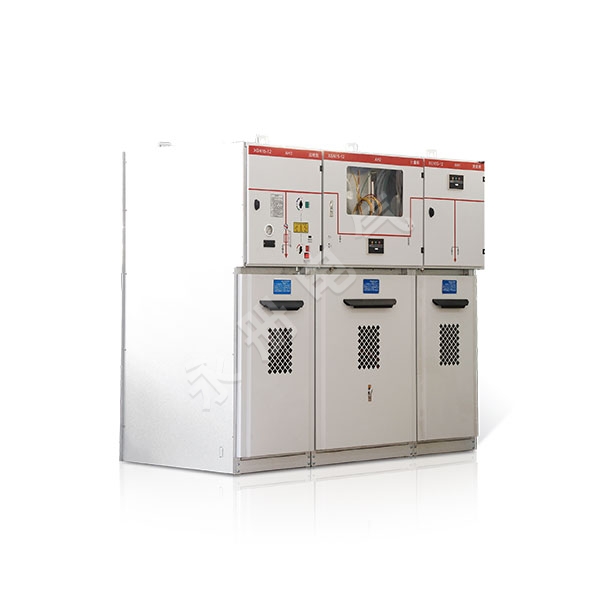

（3）金屬封閉箱式開關柜（用字母X來表示）開關柜外殼為金屬封閉式的開關設備。如XGN2-12型高壓開關柜；

（4）敞開式開關柜，無保護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜；
