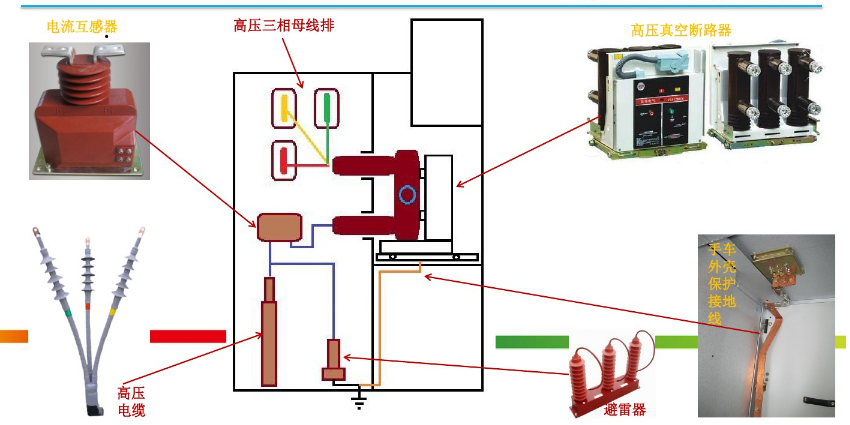

高壓開關柜內電器元件:

一次電器元件(主回路設備):

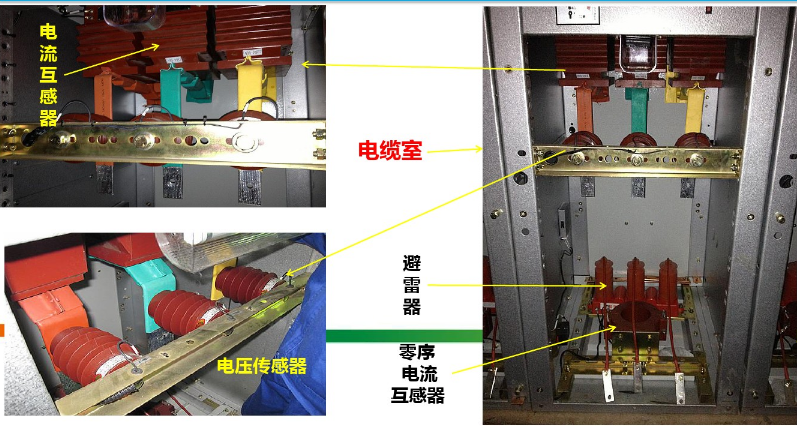

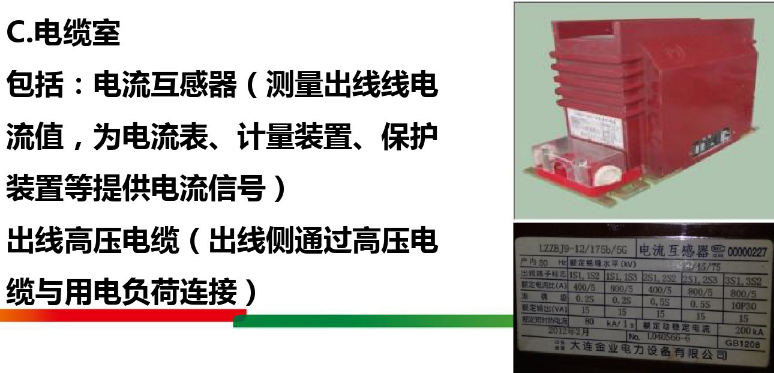

電流互感器簡稱CT，如: LZZBJ9-10；

電壓互感器簡稱PT，如:JDZJ-10；

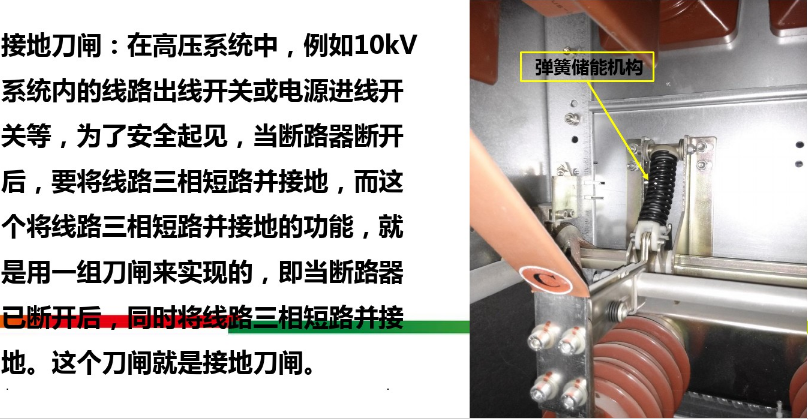

接地開關，如:JN15-12；

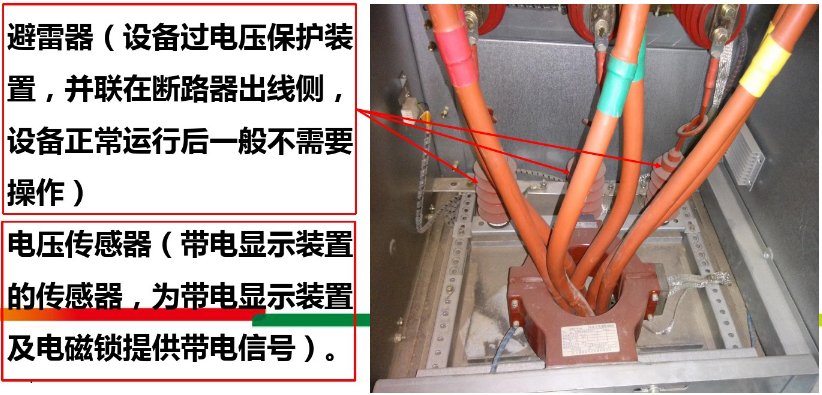

避雷器(阻容吸收器)；

隔離開關，如:GN19-12、GN30-12、 GN25-12；

高壓斷路器，如:少油型(S)、真空型(Z)、 SF6 型(L)

高壓接觸器，如: JCZ3-10D/400A型；

高壓熔斷器，如: RN2-12、XRNP-12；

變壓器，如:SC(L)系列干變、S 系列油變；

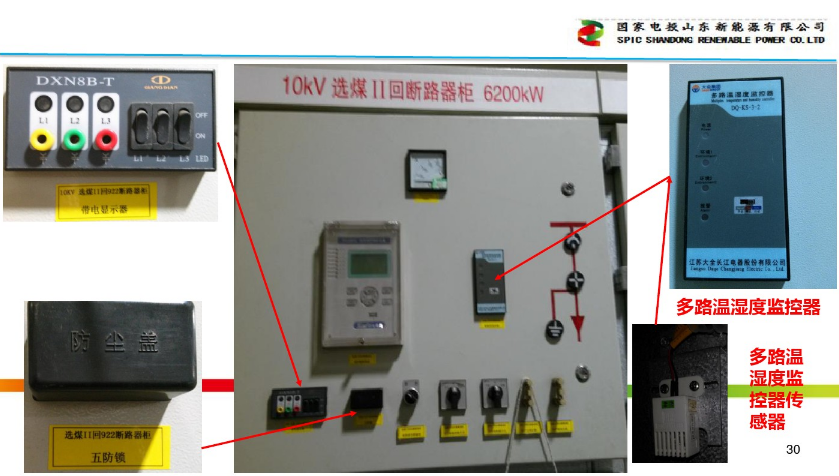

高壓帶電顯示器，GSN-10Q型；

絕緣件，如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套；

主母線和分支母線；

高壓電抗器，如串聯型:CKSC和起動電機型:QKSG；

負荷開關，如:FN26-12(L)、FN16-12(Z)；

高壓?jiǎn)蜗嗖⒙?lián)電容器，如:BFF12-30-1等等。

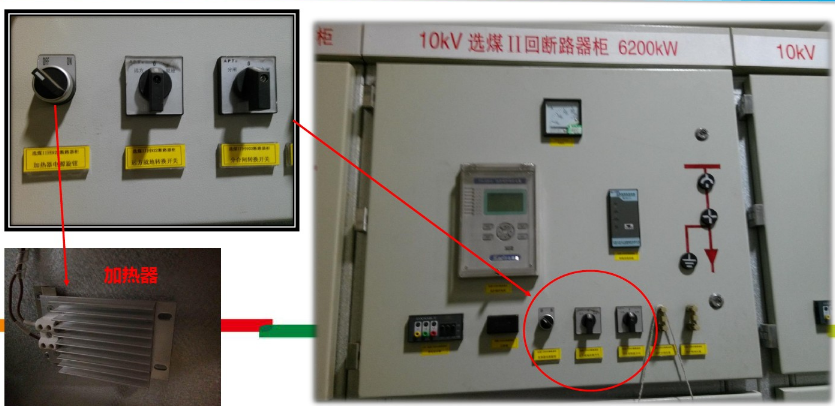

柜內常用的主要二次元件(又稱二次設備或輔助設備,是指對一次設備進行監察、控制、測量、調整和保護的低壓設備) ，常見的有如下設備:

1.繼電器；

2.電度表；

3.電流表；

4.電壓表；

5.功率表；

6.功率因數表；

7.頻率表；

8.熔斷器；

9.空氣開關；

10.轉換開關；

11信號燈；

12.電阻；

13.按鈕；

14.微機綜合保護裝置等等；

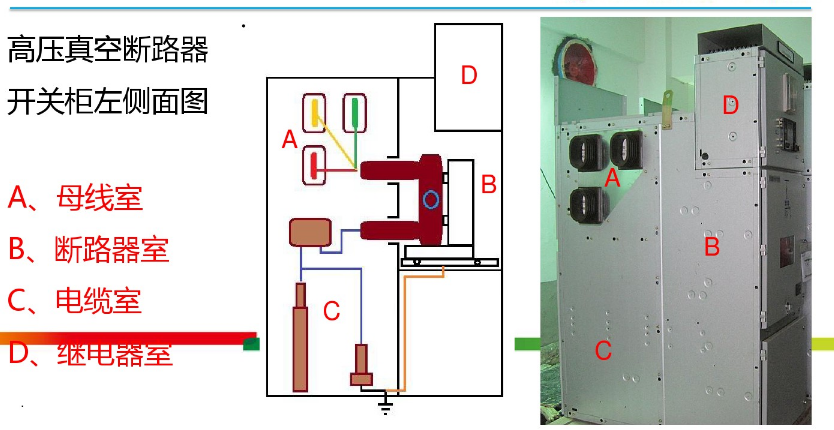

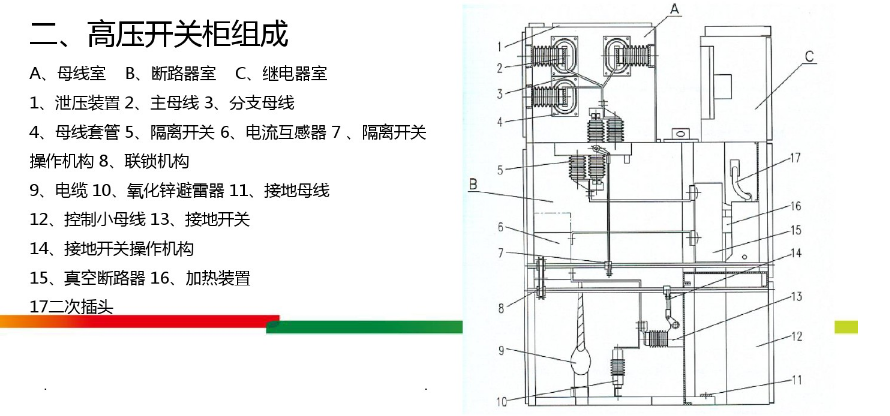

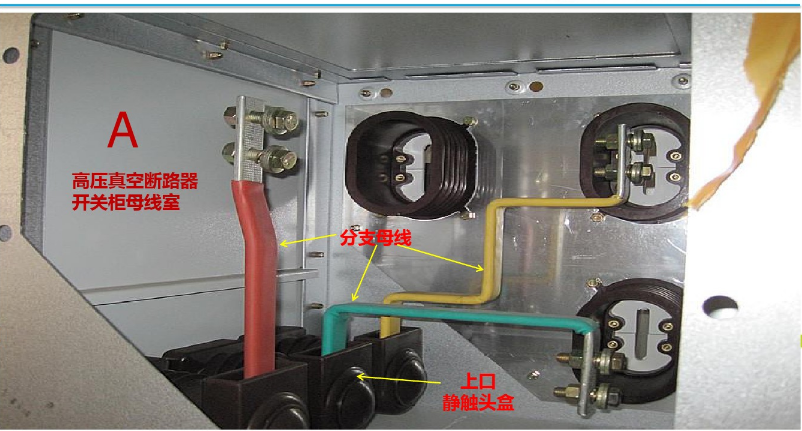

A.母線室

包括:母線套管(支持、固定母線排、并使母線排對柜體絕緣)；

主母線(匯集、分配電能)；

分支母線(從主母線引出的分支至斷路器上口靜觸頭)；

靜觸頭盒(支持、固定斷路器上口靜觸頭,并使上口靜觸頭對柜體絕緣)；

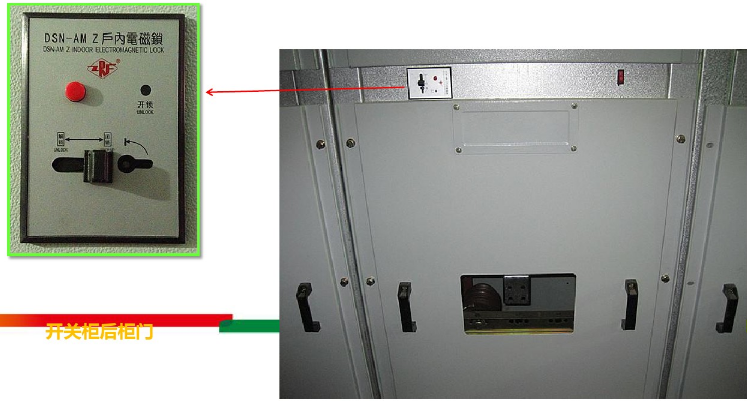

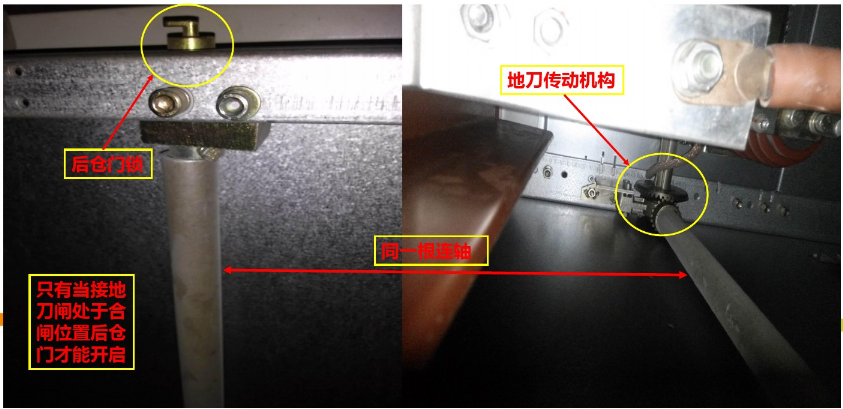

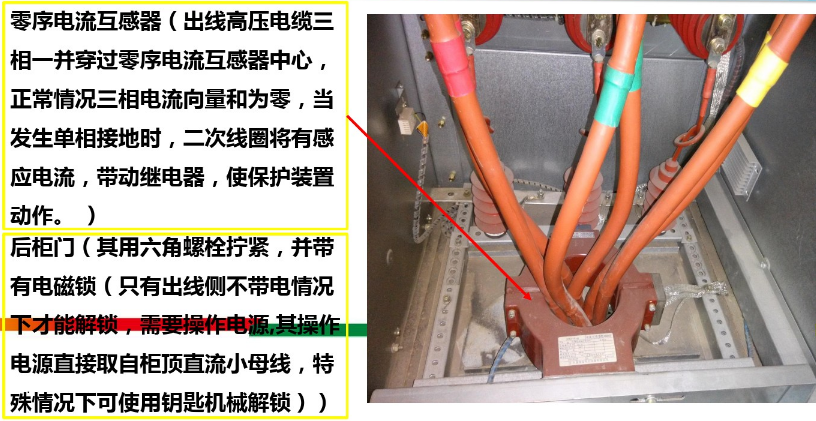

當設備需要檢修，開關柜需要轉至檢修狀態的，應使用三相接地線掛在出線銅排上，掛接地線前應注意核對確認設備開關后柜門，防止誤入帶電間隔，以及使用高壓驗電器驗明確無電壓。

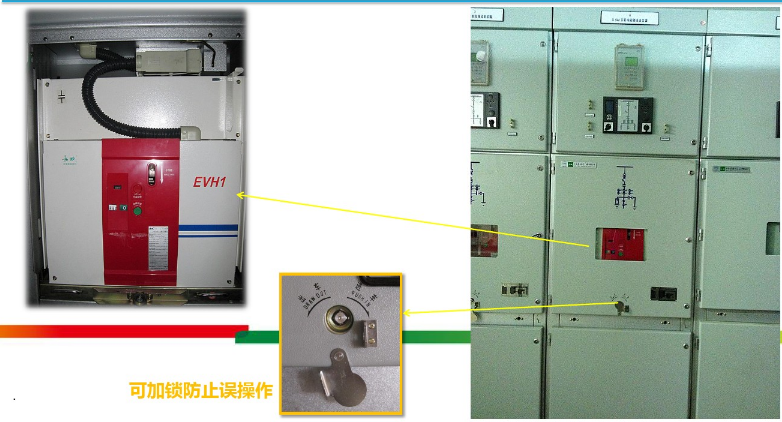

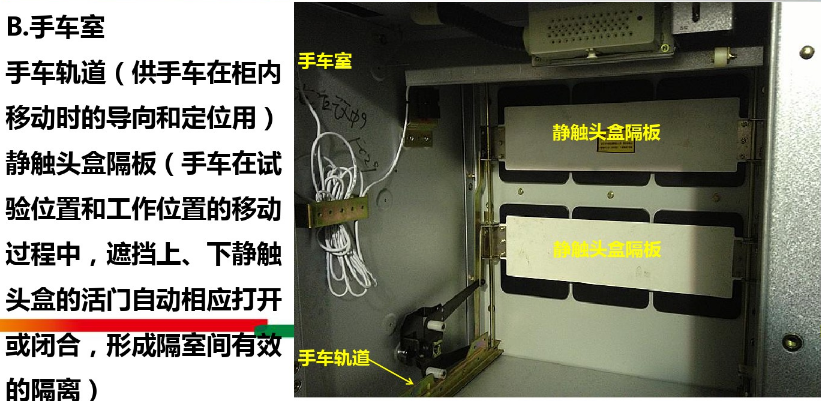

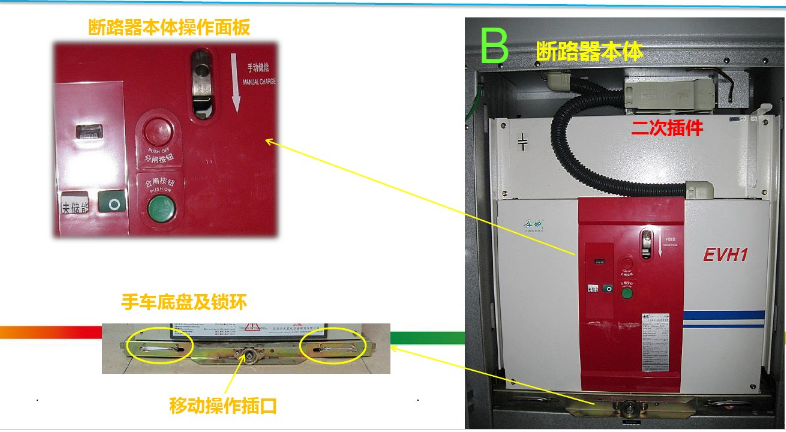

手車式斷路器本體:

①手車底盤(支持?jǐn)嗦菲鞅倔w,使斷路器在試驗/工作位置移動以及配合檢修小車將斷路器從手車室中拉出)；

②手車底盤鎖環(鎖住手車底盤在手車室內,具體操作在后面會詳細介紹)；

③手車移動搖桿及移動操作插口:用于斷路器在“工作、試驗’兩個位置的移動操作,將移動搖桿插入后,順時針為將斷路器推進,逆時針為將斷路器搖出；

④斷路器本體操作面板:本體分合閘狀態指示(本體分合閘狀態的機械指示,判斷斷路器分合狀態的最準確標識)

⑤手動分合閘按鈕(只要斷路器已儲能,就可以通過此按鈕進行分合閘操作)；

⑥本體儲能狀態指示(已儲能、未儲能的機械指示)；

⑦手動儲能器(當自動儲能回路無法動作時，可將手動儲能桿插入，進行手動儲能)；

⑧斷路器合閘次數指示(顯示斷路器合閘的次數)；

⑨二次插件(斷路器本體狀態與繼電器儀表室的連接樞紐若不插上，則斷路器分合閘狀態無法反映到繼電器儀表室操控面板及集控DCS上，無法使用繼電器儀表室操控面板及集控DCS對斷路器進行分合閘操作)；

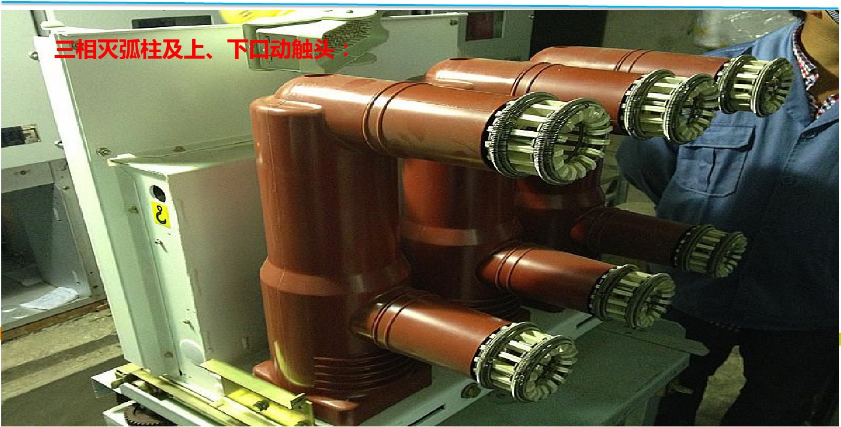

10、三相滅弧柱及上、下口動觸頭(接通和斷開一次回路的主要部分)；

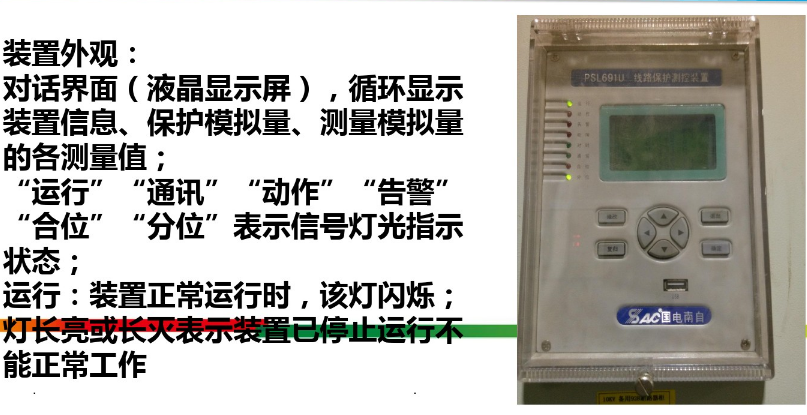

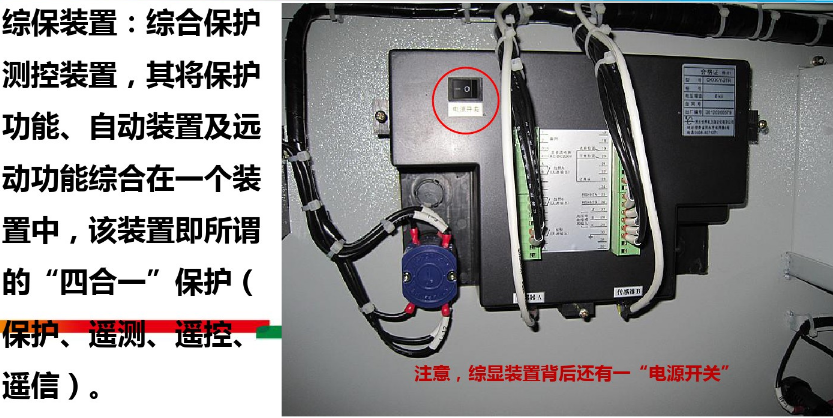

通訊:裝置CAN通訊正常時,該燈長亮,長滅表示裝置通訊已停止；

動作:裝置保護動作后,在液晶顯示屏顯示動作信息,并使動作信號指示燈常亮。保護動作使斷路器跳閘后,需排除故障1按下"復歸”鍵將動作信號復歸后才能再次操作斷路器合閘，否則斷路器合閘回路閉鎖無法操控；

告警:裝置保護告警信號指示燈;

分位:裝置跳閘回路監視信號指示燈;合位:裝置跳閘回路監視信號指示燈;

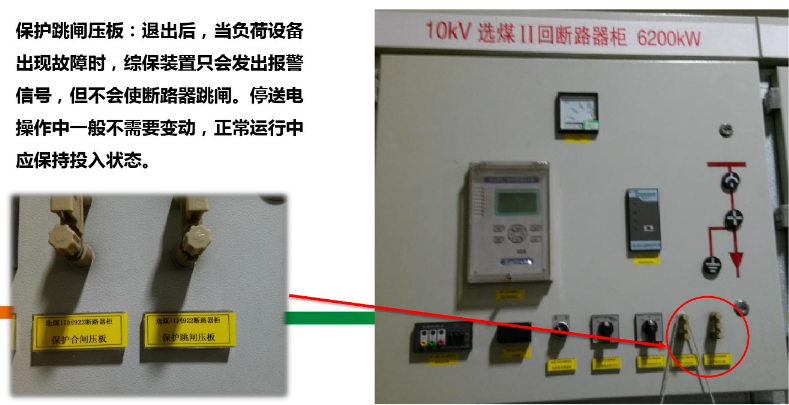

復歸:用于對”動作”“告警” 燈和保護動作信號的復歸。保護跳閘壓板:退出后,當負荷設備出現故障時,綜保裝置只會發出報警信號，但不會使斷路器跳閘。停送電操作中一般不需要變動，正常運行中應保持投入狀態。

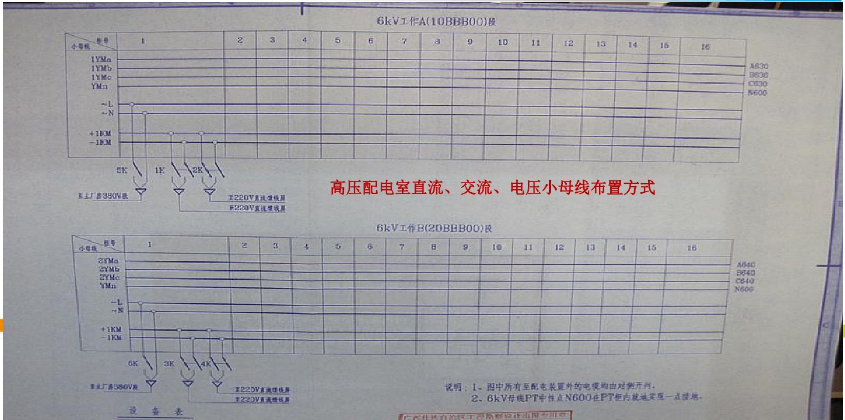

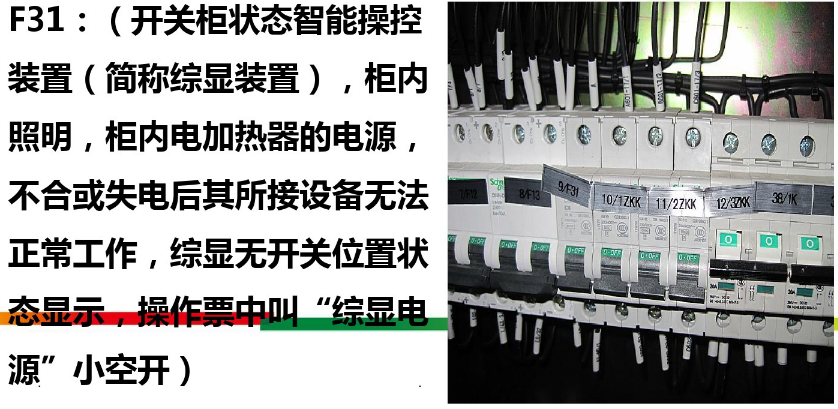

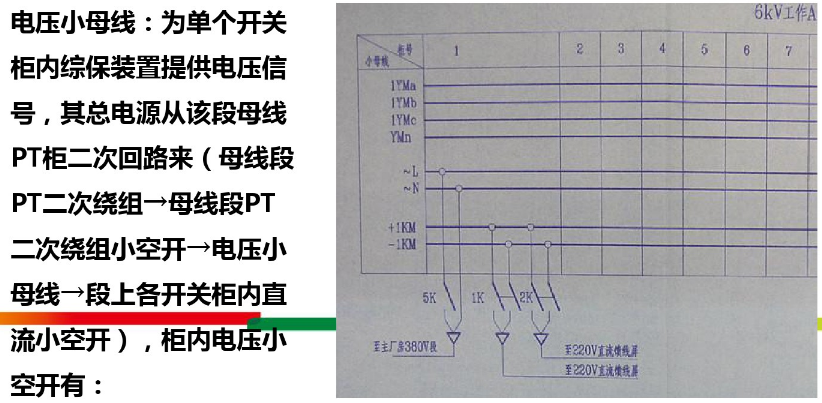

直流小母線:為單個開關柜內電氣設備提供直流電源其總電源從直流系統饋線柜來(直流系統饋線盤→饋線盤小空開-高壓柜內直流總空開1K、2K→直流小母線→段上各開關柜內直流小空開)，6kV、10kV共用該段的柜頂直流小母線, 1K、2K在6kV電源進線斷路器柜繼電器儀表室內，各開關柜內直流小空開有:

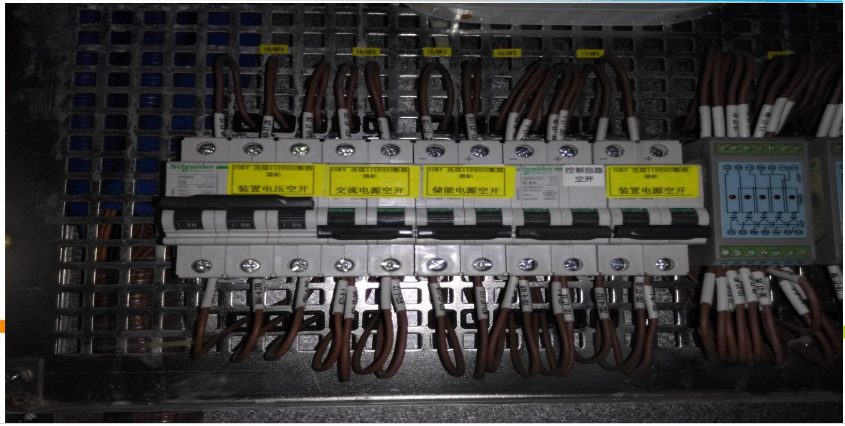

F11 : ( 開關柜分閘、合閘回路控制電源,不合或失電后無法通過DCS集控或就地操控面板控制分合,操作票中叫“控制電源”小空開)；

F12 : (綜合保護測控裝置電源,不合或失電后設備失去保護DCS畫面開關狀態、電氣參數失效、無法通過DCS集控畫面操控開關分合,操作票中叫“綜保電源”小空開)；

F13 : ( 儲能裝置電源  真空斷路器才有,不合或失電后真空斷路器無法自動儲能,操作票中叫“儲能電源”小空開)；

交流小母線:為單個開關柜內電氣設備提供交流電源,其總電源從380V工作段來( 380V] C作段抽屜開關-高壓室柜內交流總空開5K-交流小母線-→段上各開關柜內交流小空開)  6kV、10kV共用該段的柜頂交流小母線，K5在6kV電源進線斷路器柜繼電器儀表室內,各開關柜內交流小空開有:

1ZKK-3ZKK或4ZKK-6ZKK :不合或失電后綜保裝置便失去電壓信號(會相應發出報警信號，使設備失去電壓保護,也會引起保護誤動作。操作票中叫"電壓信號”小空開。

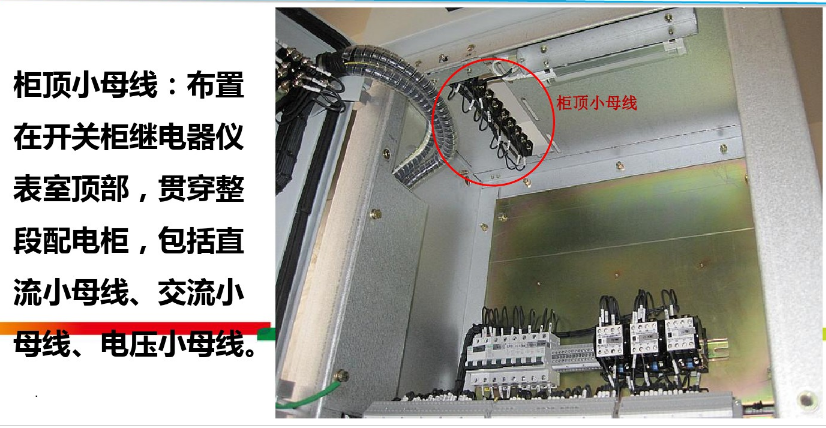

柜頂各小母線的送電應在母線送電前完成，正常運行中不允許斷電。

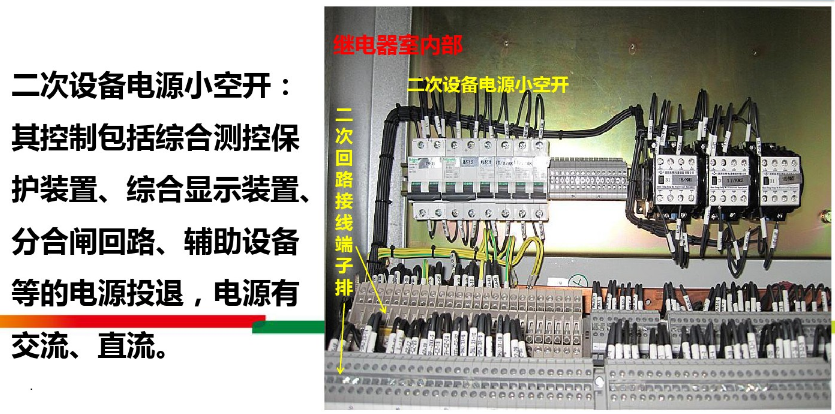

二次回路接線端子排，二次設備線纜相互連接的樞紐。
